Паровые котлы серии Е-1,0-0,9; Е-1,6-0,9; Е-2,5-0,9
Паровые котлы Е серии, которые используются на промышленных предприятиях для отопления, нужд быта, а также для реализации технологических процессов. Пар в этих котлах выходит при температуре около 175 градусов, насыщенный, его рабочее давление достигает 8 кгс/см2.
Модификации паровых котлов
На данный момент выпускаются следующие модификации паровых котлов Е. Это Е-1,0/0,9М-3(Э) — который работает на мазуте или топливе для дизелей, Е-1,0/0,9Г-3(Э) в нём, в качестве топлива, применяется газ, и Е-1,0/0,9Р-3(Э) использующий для получения пара, твердое топливо.
Технические характеристики паровых котлов серии Е
| ПОКАЗАТЕЛИ | Паровой котел Е-1,0-0,9Г-3 | Паровой котел Е-1,0-0,9М-3 | Паровой котел Е-1,0-0,9Р-3 | Паровой котел Е-1,6-0,9ГМН | Паровой котел Е-2,5-0,9ГМ | Паровой котел Е-2,5-0,9ГМН |
|---|---|---|---|---|---|---|
| Паропроизводительность, т.п./час(МВт) | 1,0 | 1,0 | 1,0 | 1,6 | 2,5 | 2,5 |
| Абсолютное давление пара на выходе из котла, МПа, не более | 0,9 | 0,9 | 0,9 | 0,9 | 0,9 | 0,9 |
| Топливо | Природный и сжиженный газ | Мазут, дизельное топливо, сырая нефть | Каменный и бурый уголь | Природный и сжиженный газ, мазут, дизельное топливо, сырая нефть | Природный и сжиженный газ, мазут, дизельное топливо, сырая нефть | Природный и сжиженный газ, мазут, дизельное топливо, сырая нефть |
| КПД котла, %, не менее | 91,0(плавное регулиров.) | 87,5 | 75,0 | 91,0-газ(плавное рег.) 87,5-мазут | 91,0-газ(плавное рег.) 87,5-мазут | 91,0-газ(плавное рег.) 87,5-мазут |
| Расход топлива, не более | 83,5м3/ч | 74,0кг/ч | 147,0кг/час | 118кг/ч-мазут; 130м3/ч-газ | 190кг/ч-мазут; 210м3/ч-газ | 186кг/ч-мазут; 220м3/ч-газ |
Конструкция паровых котлов Е
Паровой котел Е выполнен как вертикально-однотрубный, имеет 2 барабана, с натуральной циркуляцией. Трубная схема конструкции паровых котлов Е-1,0-0,9, Е-1,6-0,9, Е-2,5-0,9 одного типа.

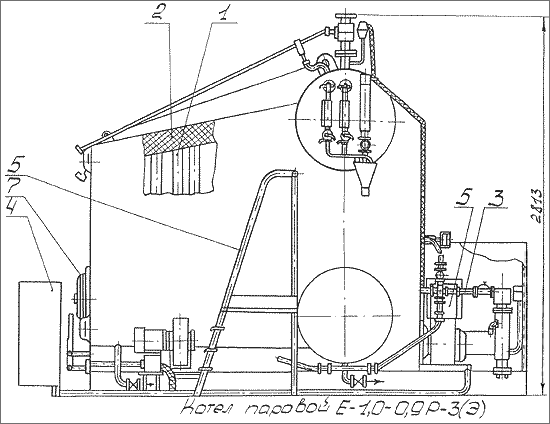

Рис. 1 Схема котла Е-1,0/0,9Р
Паровые котлы Е имеют 2 барабана в одной плоскости по вертикали, один вверху, второй внизу.
Соединение барабанов сделано трубами, собранными в пучки, которые представляют собой поверхность для нагрева. Трубы лежат по принципу коридора, и продукты сгорания топлива омывают их поперек.
Паровые котлы серии Е имеют экраны, боковые и потолочный. Эти экраны соединены коллекторами и входят в контур циркуляции.
На рис.1 — Котел паровой Е-1,0/0,9 Р который состоит из следующих основных узлов: 1 — система трубная, 2 — натрубная теплоизоляция с каркасом и обшивкой, 3 — система питания, 4 — система управления, 5 — лестница с площадкой, 6 — тяговое устройство, 7 — топка
Преимуществом конструкции паровых котлов Е-1,0-0,9, Е-1,6-0,9, Е-2,5-0,9 является то, что здесь нет труб, которые не греются. В зависимости от вида топлива и требуемой тепловой мощности котлов серии Е, выполнена схема перегородок и топки.
Принцип действия паровых котлов Е
Эти паровые котлы Е работают в двух режимах, с разрежением или наддувом в топке. Дымовые газы, имеющие высокую температуру, проходят по дымоходам, расположенных в паровых котлах серии Е, и омывают пучки труб с водой, которая циркулирует по ним. Часть тепла от газов отдаётся воде, движущейся в трубах. Так как из-за нагрева плотность у воды разная, то она поднимается в верхний барабан. Таким образом из воды получается пар, который поступает из котла в систему.
После охлаждения дымовые газы дымососом или паровым инжектором, которые предусмотрены конструкцией парового котла Е, вытягиваются наружу.
Для подачи воды в систему паровых котлов серии Е предусмотрен питательный насос. В зависимости от качества воды, заказчик может дополнительно заказать систему водоподготовки. Ещё в комплект котлов Е-1,0-0,9, Е-1,6-0,9, Е-2,5-0,9 входят горелки, или угольная топка.
