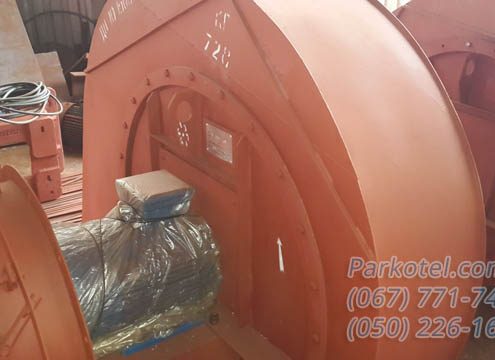

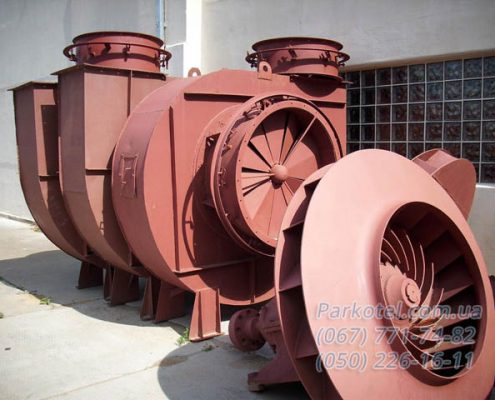

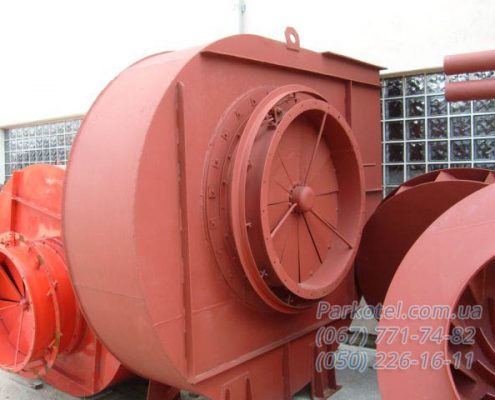

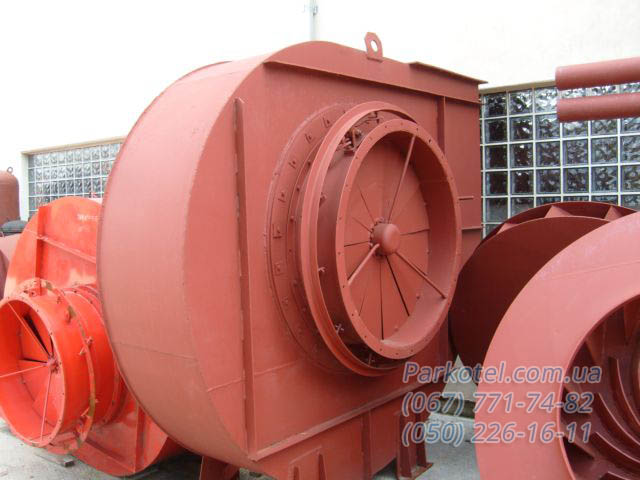

Промышленные Дымососы ДН — 6,3; 8; 9; 10; 11,2; 12,5; 15; 17; 19; 21; 22; 24; 26
Центробежный Дымосос ДН предназначен для удаления из топок котлов, работающих на твёрдом или газомазутном топливе, продуктов горения. При сжигании твердого топлива основным условием длительной работы дымососа серии ДН, является эффективно работающая система золоулавливания. Дымососы ДН могут эффективно работать дутьевым вентилятором для подачи воздуха в котёл.
КОНСТРУКЦИЯ и ПРИНЦИП ДЕЙСТВИЯ дымососа ДН

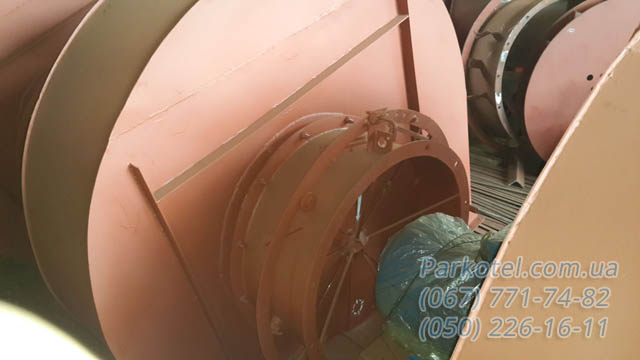

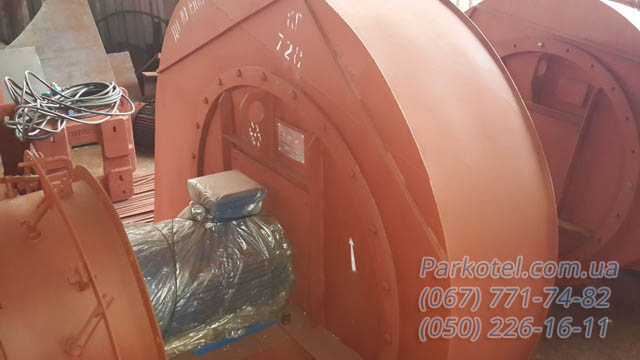

Внешний вид центробежного вентилятора напоминает раковину улитки, из продольной оси которой всасывается воздух, или его смесь с абразивными продуктами сгорания твердого топлива. После попадания в зону низкого
давления созданную вращающимися лопастями осевого вентилятора, воздух вместе с продуктами сжигания топлива, подаётся к внутренней стенке спирального корпуса, где под воздействием центробежной силы удаляется за пределы котла или помещения.
При удалении из зоны сжигания сгоревших продуктов с абразивными частицами, для увеличения срока службы осевых вентиляторов используется специальное покрытие лопастей и леггирование металла из которого они изготовлены. Покрытие нанесённое на поверхности лопастей вентилятора позволяет им самоочищаться в процессе работы.

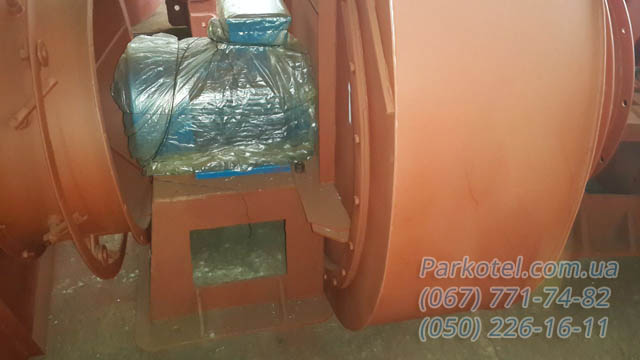

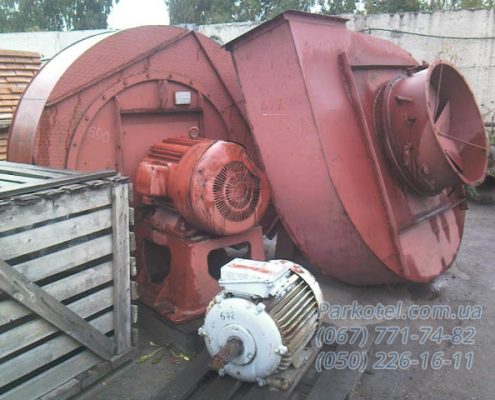

Вентилятор, установленный внутри улитки, приводится во вращение асинхронным электродвигателем, с частотой вращения до 3000 об/мин. Современные двигатели достаточно надёжные, позволяют эксплуатировать дымосос ДН в климатических условиях от У1 до У4, при температурах наружного воздуха от -300С до +400С.

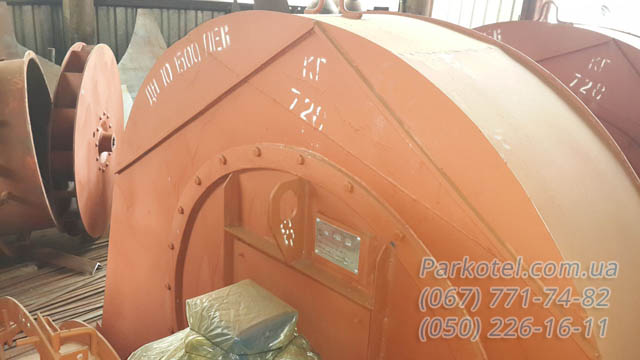

Улитка рабочего колеса делается из листовой или профильной стали с усилением ребер уголками или полосой. Внутренняя поверхность улитки отдельных изделийий может усиливаться броневыми листами, заменяемыми по мере износа.
Дымосос ДН производится с правым или левым вращением ротора вентилятора. За правое вращение принято вращение по часовой стрелке, при взгляде наблюдателя со стороны электродвигателя.
Дымососы ДН характеристики:
- Из нержавеющей стали или чёрного металла;
- Одностороннего или двухстороннего всасывания;
- Количество лопаток рабочего колеса-16 штук;
- Правого или левого вращения;
- С поворотом улитки на 360 градусов;
- С температурой всасывания от -300С до +2000С;
- С рабочим колесом из леггированной стали и температурой всасывания от -300С до +4000С;
- С комплектацией асинхронным двигателем различных исполнений, от общепромышленного до взрывозащищённого;
- Возможность использования в системах вентиляции зданий и сооружений.
Для удобства заказа и расчётов при проектировании, дымососы ДН выпускаются следующих типоразмеров: ДН-6,3; ДН-8; ДН-9; ДН-10; ДН-11,2; ДН-12,5; ДН-15; ДН-17; ДН-19; ДН-21; ДН-22х2-0,62ГМ; ДН-24х2-0,62ГМ; ДН-26х2-0,62ГМ.
Технические характеристики дымососов
| Технические характеристики | Дымосос ДН-12,5 | Дымосос ДН-11,2 | Дымосос ДН-10 | Дымосос ДН-9 | Дымосос ДН-8 | Дымосос ДН-6,3 |
|---|---|---|---|---|---|---|
| Диаметр рабочего колеса, мм | 1250 | 1120 | 1000 | 900 | 800 | 630 |
| Производительность, м3/ч | 40000 | 29000 | 20400 | 15000 | 10000 | 7000 |
| Полное давление, кгс/м2 | 447 | 358 | 279 | 232 | 212,5 | 150 |
| Температура, °С | 200 | 200 | 200 | 200 | 200 | 200 |
| Частота вращения, об/мин . | 1480 | 1480 | 1480 | 1480 | 1447 | 1440 |
| Мощность на валу, кВт | 59 | 34 | 19.4 | 11.6 | 7,18 | 3 |
| Максимально допустимая частота вращения, об/мин . | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
| Максимальный КПД, % | 83 | 83 | 83 | 83 | 83 | 83 |
| длина (с электродвигателем) | 1767 | 1534 | 1363 | 1232 | 1217 | 655 |
| ширина | 2050 | 1843 | 1651 | 1491 | 1333 | 1060 |
| высота | 1885 | 1690 | 1506 | 1360 | 1209 | 965 |
| Масса дымососа (с электродвигателем), т | 1.6 | 1.3 | 0.9 | 0.7 | 0.432 | 0.21 |
КУПИТЬ Дымосос ДН В БЕЛОЙ ЦЕРКВИ
Наша компания предоставляет промышленные Дымососы ДН разных марок на рынке котельного оборудования. У нас вы легко сможете приобрести дымосос любого типа и по доступной цене. Территориально мы находимся в Белой Церкви, работаем по всей Украине!
Получить бесплатную консультацию и уточнить характеристики дымососов можно по тел:
Тел: +38 (067) 771-74-82
Тел: +38 (050) 226-16-11
